מהו רוחב המעבר המינימלי לעגלת משטחים?

רוחב המעבר המינימלי לעגלת משטחים אינו מספר קבוע. הוא תלוי בדגם העגלה, ברדיוס הסיבוב שלה, באורך וברוחב המטען, בכיוון שבו המשטח נאסף ובמרווח התמרון הנדרש. במפרטים טכניים מקצועיים הנתון שאותו צריך לחפש נקרא בדרך כלל Ast – Aisle Width, כלומר רוחב מעבר העבודה הנדרש לתמרון עם מטען.

בעגלות משטחים חשמליות קומפקטיות ניתן למצוא, כדוגמה, נתוני Ast של כ-1.9-2.2 מטר עבור משטחים סטנדרטיים, בעוד שעגלות גדולות יותר, עגלות עם פלטפורמת מפעיל או תצורות אחרות עשויות לדרוש מעבר רחב משמעותית. במפרטים של כלים שונים בשוק ניתן לראות בפועל פערים של מאות מילימטרים בין דגמים – גם כאשר כולם מוגדרים "עגלות משטחים".

לכן, כאשר מתכננים מחסן או בוחרים עגלת משטחים HANGCHA, לא נכון לשאול רק "מה רוחב העגלה?". השאלה המקצועית היא:

כמה מקום נדרש לעגלה, יחד עם המשטח, כדי לבצע את התמרון הדרוש בתנאי העבודה האמיתיים?

מהו בעצם רוחב מעבר Ast?

Ast הוא אחד הנתונים החשובים ביותר במפרט של ציוד שינוע.

הוא אינו מתאר את הרוחב הפיזי של העגלה עצמה. הוא מתאר את מרחב העבודה הנדרש לכלי לצורך תמרון עם מטען במידות מוגדרות.

זו הבחנה חשובה מאוד.

עגלת משטחים יכולה להיות ברוחב של פחות ממטר, אבל כאשר מחברים אליה משטח באורך 1.2 מטר ומבקשים לבצע פנייה או תמרון בתוך מעבר – היא זקוקה לשטח גדול יותר.

תקן המפרטים VDI 2198 משתמש בין היתר בנתוני Ast עבור מידות מטען מוגדרות, לצד נתונים כמו רדיוס הסיבוב Wa ומידות הכלי.

לכן כאשר משווים בין שתי עגלות משטחים, הרוחב הכולל של הכלי לבדו אינו אומר איזו מהן מתאימה יותר למעבר צר.

צריך להשוות את נתון ה-Ast בתצורה הרלוונטית לעבודה.

למה אי אפשר לתת מספר אחד שמתאים לכל עגלות המשטחים?

ניקח שתי עגלות משטחים חשמליות בעלות כושר נשיאה דומה.

האחת קומפקטית ומיועדת לשינוע קצר במחסן. השנייה כוללת מבנה גדול יותר או פלטפורמה למפעיל ומיועדת לשינוע אינטנסיבי למרחקים ארוכים.

שתיהן יכולות לשאת, לדוגמה, 2 טון – אבל דרישות המעבר שלהן עשויות להיות שונות לחלוטין.

רוחב המעבר מושפע בעיקר ממידות הכלי, רדיוס הסיבוב, אורך המזלגות, מידות המטען, כיוון הכנסת המזלגות למשטח ומבנה העגלה.

לכן גם נתון כמו "כושר נשיאה 2,000 ק"ג" אינו מאפשר לדעת מה יהיה רוחב המעבר הנדרש.

זו בדיוק הסיבה שבמפרטים מקצועיים קיימים נתוני Ast נפרדים.

מה ההבדל בין רוחב העגלה לרוחב מעבר העבודה?

זה אחד הבלבולים הנפוצים ביותר בתכנון מחסן.

נניח שעגלת משטחים היא ברוחב של כ-700 מ"מ. לכאורה אפשר לחשוב שמעבר ברוחב מטר יספיק לה.

מבחינה פיזית ייתכן שהעגלה עצמה יכולה לעבור בו בקו ישר.

אבל זו אינה בהכרח המשימה שהעגלה צריכה לבצע.

אם צריך להיכנס למעבר עם משטח, להסתובב, ליישר את המשטח, להוציא אותו ממיקום מסוים או לבצע פנייה של 90 מעלות – נדרש מרחב נוסף.

לכן יש להבדיל בין:

רוחב הכלי – המידה החיצונית של עגלת המשטחים.

רוחב מעבר לתנועה ישרה – המקום הדרוש לנסיעה בטוחה לאורך מעבר.

רוחב מעבר עבודה Ast – המקום הנדרש לביצוע התמרון המוגדר עם מטען.

שלושת הנתונים האלה אינם זהים.

מה משפיע על רוחב המעבר המינימלי?

1. רדיוס הסיבוב

אחד הנתונים המרכזיים הוא Wa – Turning Radius.

ככל שהעגלה קומפקטית יותר ורדיוס הסיבוב שלה קטן יותר, ניתן בדרך כלל לבצע תמרונים בשטח קטן יותר.

אבל Wa לבדו עדיין אינו מספיק.

לדוגמה, במפרט של סדרת עגלות משטחים חשמליות אחת מופיעים רדיוסי סיבוב של כ-1,440–1,750 מ"מ, בעוד נתוני Ast למשטח 800×1200 מ"מ באותן תצורות מגיעים לכ-1,935–2,225 מ"מ.

כלומר, רדיוס הסיבוב ורוחב מעבר העבודה הם שני נתונים שונים.

2. אורך הכלי

ככל שהעגלה ארוכה יותר, היא בדרך כלל זקוקה ליותר מקום במהלך פנייה.

הדבר בולט במיוחד בהשוואה בין עגלת הולך קומפקטית לבין כלי גדול יותר המיועד להסעת מפעיל.

לכן במחסן שבו כל סנטימטר חשוב, כדאי לבדוק לא רק את רוחב הכלי אלא גם את אורכו הכולל ואת האורך עד פני המזלגות.

3. מידות המשטח

גם המטען הוא חלק מהחישוב.

משטח 800×1200 מ"מ, משטח 1000×1200 מ"מ ומטען חריג במידות 1200×1600 מ"מ אינם יוצרים אותו מסלול סיבוב.

זו הסיבה שבמפרטים מקצועיים ניתן למצוא נתוני Ast שונים לפי מידות וכיוון המשטח.

4. כיוון הכנסת המזלגות

גם לאופן שבו העגלה נכנסת אל המשטח יש משמעות.

הצד שממנו אוספים את המשטח משנה את הגיאומטריה של המטען במהלך התמרון ולכן יכול לשנות את רוחב המעבר הנדרש.

כאשר בודקים מפרט טכני חשוב לוודא שנתון ה-Ast שאליו מתייחסים אכן מתאים למידות ולכיוון המשטחים שבהם משתמשים במחסן.

איך מחושב רוחב מעבר לעגלת משטחים?

בחישוב מקצועי של Ast נלקחים בחשבון מספר נתונים גיאומטריים של הכלי והמטען.

עבור עגלות משטחים ממונעות וכלי מחסן מסוימים ניתן למצוא חישוב המבוסס על רדיוס הסיבוב Wa, מידות המטען, נתון x ומרווח תמרון.

הנקודה החשובה עבור מנהל המחסן אינה בהכרח לבצע את הנוסחה בעצמו.

במפרט הטכני של הדגם אמור להופיע נתון Ast עבור מידות מטען מוגדרות. זה הנתון שמאפשר לבצע השוואה מקצועית בין כלים.

אם מדובר במטען שאינו סטנדרטי, כבר לא נכון לקחת את נתון ה-Ast של משטח אירופי רגיל ולהניח שהוא מתאים. במקרה כזה צריך לבצע חישוב או בדיקת התאמה בהתאם למידות המטען בפועל.

דוגמה שממחישה את ההבדל

נניח שבמחסן קיימים מעברים ברוחב 2.10 מטר.

נבדקות שתי עגלות משטחים:

המספרים בדוגמה נועדו להמחשה בלבד, אבל הם מראים נקודה חשובה:

אם היינו משווים רק את רוחב העגלות, היינו מגיעים למסקנה שההבדל ביניהן זניח.

כאשר בודקים Ast, מתברר שאחת מהן עשויה להתאים למעבר והשנייה לא.

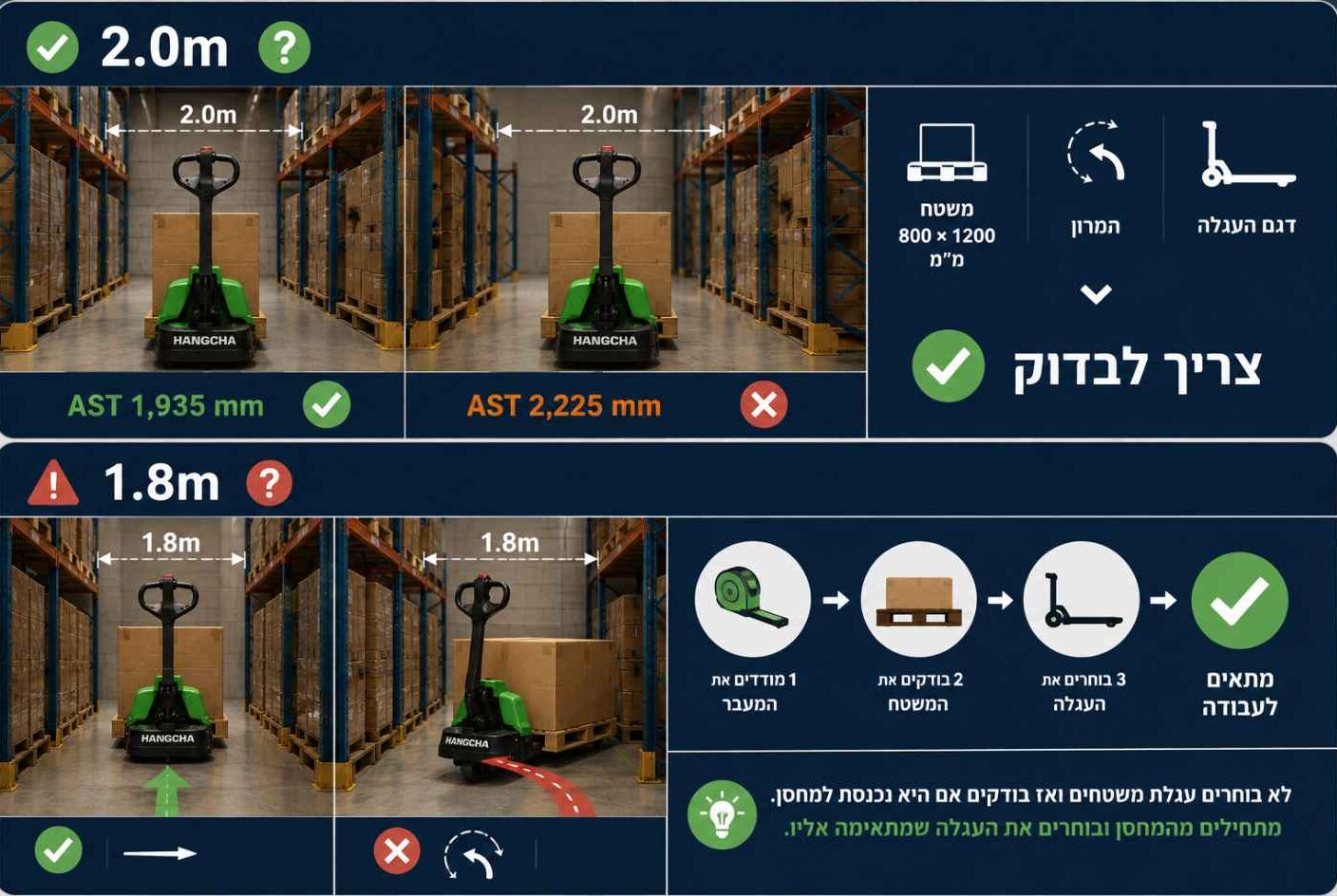

האם מעבר ברוחב 2 מטר מספיק לעגלת משטחים?

לפעמים כן ולפעמים לא.

ישנן עגלות משטחים חשמליות קומפקטיות שבמפרטים שלהן מופיעים נתוני Ast סביב 1.9-2.0 מטר בתצורות מסוימות. לדוגמה, במפרט של סדרת עגלות אחת מופיע Ast של 1,935 מ"מ עבור משטח 800×1200 מ"מ בדגם הקומפקטי, בעוד תצורות אחרות באותה סדרה מגיעות ל-2,225 מ"מ.

כלומר, אפילו בתוך משפחת מוצרים אחת ההבדל יכול להיות כמעט 30 ס"מ.

ולכן התשובה המקצועית לשאלה "האם שני מטר מספיקים?" היא:

צריך לבדוק את דגם העגלה, המשטח והתמרון הנדרש.

אין להסתמך על הערכה כללית.

האם מעבר ברוחב 1.8 מטר מספיק?

כאן כבר נדרשת זהירות גדולה עוד יותר.

במעברים כאלה ייתכן שהעגלה יכולה לנוע בקו ישר, אבל זה לא אומר שהיא יכולה לבצע תמרון מלא עם משטח.

אם מדובר במחסן קיים בעל מעברים צרים במיוחד, הבחירה צריכה להתחיל ממדידת המעבר ורק לאחר מכן לבחור את סוג הכלי.

זו נקודה חשובה בתכנון:

לא בוחרים עגלת משטחים ואז בודקים אם היא נכנסת למחסן. מתחילים מהמחסן ובוחרים את העגלה שמתאימה אליו.

עגלת משטחים ידנית לעומת חשמלית במעבר צר

עגלת משטחים ידנית היא בדרך כלל פשוטה וקומפקטית, ולכן יכולה להיות שימושית במקומות קטנים ובשינוע נקודתי.

אבל העובדה שהעגלה קטנה אינה אומרת שהיא תמיד הפתרון הטוב ביותר למחסן צר.

בעבודה ידנית המפעיל צריך למשוך, לדחוף ולכוון את העגלה, וגם הוא עצמו זקוק למרחב עבודה. ככל שהמטען כבד יותר, התמרון הופך מורכב יותר.

עגלת משטחים חשמלית קומפקטית יכולה להפחית את המאמץ הפיזי ולספק שליטה טובה בתנועה, בהתאם לדגם וליישום.

לכן במעבר צר לא כדאי לבחור אוטומטית בעגלה ידנית רק מפני שהיא נראית קטנה יותר.

צריך לבחון את תהליך העבודה כולו.

עגלת הולך או עגלה עם פלטפורמה?

זהו הבדל משמעותי במיוחד.

עגלת הולך חשמלית (Pedestrian Pallet Truck) מתוכננת כך שהמפעיל הולך לצד הכלי או מאחוריו. דגמים קומפקטיים מסוג זה יכולים להתאים במיוחד למחסנים קטנים, אזורי מסחר, משאיות ומקומות שבהם נדרש תמרון.

לעומת זאת, עגלות בעלות פלטפורמת מפעיל מיועדות במקרים רבים לשינוע אינטנסיבי ולמרחקים גדולים יותר.

הן יכולות להציע יתרונות משמעותיים בפרודוקטיביות, אך המבנה שלהן עשוי להשפיע על דרישות המעבר.

לשם המחשה, במפרטים של עגלות שונות בשוק ניתן למצוא Ast סביב 1.9–2.2 מטר בדגמי הולך קומפקטיים, ולעומת זאת יותר מ-2.7 מטר ואף יותר בדגמים גדולים ומהירים המיועדים לשינוע אינטנסיבי.

זו הסיבה שאין משמעות למונח "עגלת משטחים" לבדו כאשר מתכננים מעברים.

ומה לגבי הולכי רגל במחסן?

נתון Ast אינו תחליף לתכנון בטיחותי של המעבר.

גם אם מבחינה גיאומטרית העגלה מסוגלת לבצע תמרון ברוחב מסוים, במחסן אמיתי עשויים להיות הולכי רגל, עגלות נוספות, מדפים, עמודים, אזורי ליקוט, דלתות, צמתים וציוד אחר.

לכן יש להבחין בין המינימום הטכני הנדרש לכלי לבצע תמרון לבין רוחב המעבר שצריך בפועל כדי לנהל את הפעילות בצורה בטוחה ויעילה.

ISO 3691-1 עוסק בדרישות בטיחות עבור סוגים שונים של כלי שינוע תעשייתיים, ובהם גם pallet trucks, אך תכנון המעברים באתר צריך להתחשב גם בדרישות הבטיחות והתפעול החלות על סביבת העבודה הספציפית.

במחסן עם תנועת הולכי רגל, לא מתכננים את המעבר "על המילימטר" רק לפי Ast.

למה כדאי להשאיר מרווח נוסף?

מחסן אינו שרטוט CAD.

במציאות קיימים משטחים שבולטים מעט מהמדף, קרטונים שאינם מיושרים, עמודים, מגיני מדפים, אי-דיוקים בהנחת מטענים ומפעילים שאינם מבצעים בכל פעם את אותו קו תנועה מושלם.

לכן Ast הוא נקודת ייחוס הנדסית חשובה – אבל לא בהכרח רוחב המעבר הסופי שבו כדאי לתכנן את האתר.

יש להביא בחשבון גם מרווחי בטיחות ותפעול בהתאם ליישום ולדרישות הרלוונטיות.

תכנון צפוף מדי עלול להוביל להאטה בעבודה, יותר תיקוני כיוון, פגיעות במדפים ובמטענים ופחות מרווח לטעויות.

לפעמים חיסכון של 10–20 ס"מ ברוחב המעבר נראה מצוין בתוכנית המחסן, אבל יוצר מגבלה תפעולית שחוזרת מאות פעמים בכל משמרת.

מה חשוב למדוד במחסן קיים?

לפני בחירת עגלת משטחים למחסן עם מגבלת מקום, כדאי לבצע מדידה מסודרת של המסלול.

לא מספיק למדוד מעבר אחד בנקודה הרחבה ביותר.

מומלץ לבדוק:

• רוחב המעבר בנקודה הצרה ביותר
• מידות המשטחים בפועל
• כיוון איסוף המשטח
• עמודים ומגיני מדפים
• דלתות ושערים
• פניות של 90 מעלות
• אזורי הצטלבות
• נקודות איסוף ופריקה
• מקום הדרוש למפעיל
• תנועה של כלים נוספים
• תנועת הולכי רגל
• משטחים או מטענים הבולטים לתוך המעבר

במחסן קיים כדאי לבצע את המדידה עם המטען הגדול ביותר שבו משתמשים באופן שגרתי, ולא רק לפי מידות המשטח הריק.

מה חשוב לבדוק במפרט של עגלת HANGCHA?

כאשר בוחרים עגלת משטחים HANGCHA למחסן שבו רוחב המעברים הוא פרמטר משמעותי, כדאי לבדוק את הדגם הספציפי ולא להסתפק בשם הסדרה או בכושר הנשיאה.

הנתונים המרכזיים הם:

Ast – רוחב מעבר העבודה
Wa – רדיוס הסיבוב
l1 – אורך כולל
b1 – רוחב כולל
l2 – אורך עד פני המזלגות
l – אורך המזלגות
b5 – רוחב המזלגות

לצד הנתונים האלה צריך לבדוק את מידות המשטח שאליהן מתייחס נתון Ast.

כך ניתן להשוות בצורה נכונה בין מספר דגמים ולבחור את הכלי שמאפשר לנצל את שטח המחסן בלי לפגוע בתפעול.

איך לבחור עגלת משטחים למחסן עם מעברים צרים?

התהליך הנכון מתחיל מהשטח ולא מהקטלוג.

שלב 1 – מודדים את המעבר בפועל.
יש למדוד את הנקודה הצרה ביותר שבה הכלי צריך לבצע תמרון.

שלב 2 – מודדים את המטען.
לא רק את המשטח, אלא גם את הסחורה אם היא חורגת ממנו.

שלב 3 – מגדירים את הפעולה.
נסיעה ישרה בלבד? פנייה? איסוף משטח? כניסה בין מדפים?

שלב 4 – בודקים Ast.
משווים את נתון רוחב מעבר העבודה של הדגם למידות המטען הרלוונטיות.

שלב 5 – בודקים את סביבת העבודה.
הולכי רגל, מדפים, צמתים וכלים נוספים.

שלב 6 – מבצעים בדיקה באתר.
כאשר המרווחים קטנים, מומלץ לבחון את העגלה עם משטח אמיתי ובמסלול שבו היא צפויה לעבוד.

טבלת בדיקה מהירה

טעויות נפוצות בחישוב רוחב המעבר

הטעות הנפוצה ביותר היא למדוד רק את רוחב העגלה.

טעות נוספת היא להשתמש ברדיוס הסיבוב כאילו הוא רוחב המעבר הנדרש. Wa הוא נתון חשוב, אבל הוא אינו Ast.

טעות שלישית היא להתעלם מהמטען. עגלה ללא משטח יכולה לבצע תמרון שונה לחלוטין מעגלה הנושאת מטען באורך 1.2 מטר.

טעות נוספת היא לקחת נתון Ast מקטלוג מבלי לבדוק לאיזה משטח הוא מתייחס.

ולבסוף, אחת הטעויות היקרות ביותר היא לתכנן את המחסן בדיוק לפי המינימום התיאורטי מבלי להביא בחשבון את תנאי העבודה האמיתיים.

שאלות נפוצות

מהו רוחב המעבר המינימלי לעגלת משטחים חשמלית?

אין מספר אחיד. בדגמים קומפקטיים ניתן למצוא נתוני Ast סביב 1.9–2.2 מטר עבור משטחים סטנדרטיים, אך בדגמים אחרים הדרישה יכולה להיות גדולה יותר. יש לבדוק את המפרט של הדגם הספציפי.

מה פירוש Ast במפרט של עגלת משטחים?

Ast הוא נתון המתאר את רוחב מעבר העבודה הנדרש לכלי עם מטען במידות מוגדרות.

האם רדיוס הסיבוב הוא רוחב המעבר?

לא. רדיוס הסיבוב Wa הוא אחד הנתונים המשפיעים על יכולת התמרון, אך Ast כולל גם את הגיאומטריה של המטען ופרמטרים נוספים.

האם עגלה קטנה תמיד מתאימה למעבר צר?

לא בהכרח. צריך לבדוק את אורך הכלי, רדיוס הסיבוב, מידות המטען ו-Ast ולא רק את הרוחב החיצוני.

האם כדאי לבדוק את העגלה בתוך המחסן לפני הרכישה?

כאשר המעברים צרים או שהמרווח בין Ast לבין רוחב המעבר קטן, בדיקה בתנאי העבודה האמיתיים היא דרך טובה לוודא שהכלי אכן מתאים.

לסיכום: כמה רוחב באמת צריך לעגלת משטחים?

אין רוחב מעבר מינימלי אחד שמתאים לכל עגלות המשטחים.

בעגלות חשמליות קומפקטיות ניתן למצוא נתוני Ast באזור 1.9–2.2 מטר עבור תצורות מסוימות של משטחים סטנדרטיים, בעוד שכלים גדולים יותר עשויים לדרוש 2.5 מטר, 2.7 מטר ואף יותר.

אבל המספר החשוב באמת אינו טווח כללי מהאינטרנט.

הוא נתון ה-Ast של דגם העגלה הספציפי עם מידות המשטח שבו משתמשים במחסן.

בבחירת עגלת משטחים של HANGCHA, במיוחד למחסן שבו המעברים צרים, מומלץ להתחיל במדידה מדויקת של סביבת העבודה, להגדיר את מידות המטען ואת אופן התמרון, ורק לאחר מכן להשוות בין הדגמים המתאימים.

כך ניתן לבחור עגלה שלא רק "נכנסת במעבר", אלא מאפשרת לעבוד בו בצורה יעילה ומתאימה לאורך יום העבודה.
